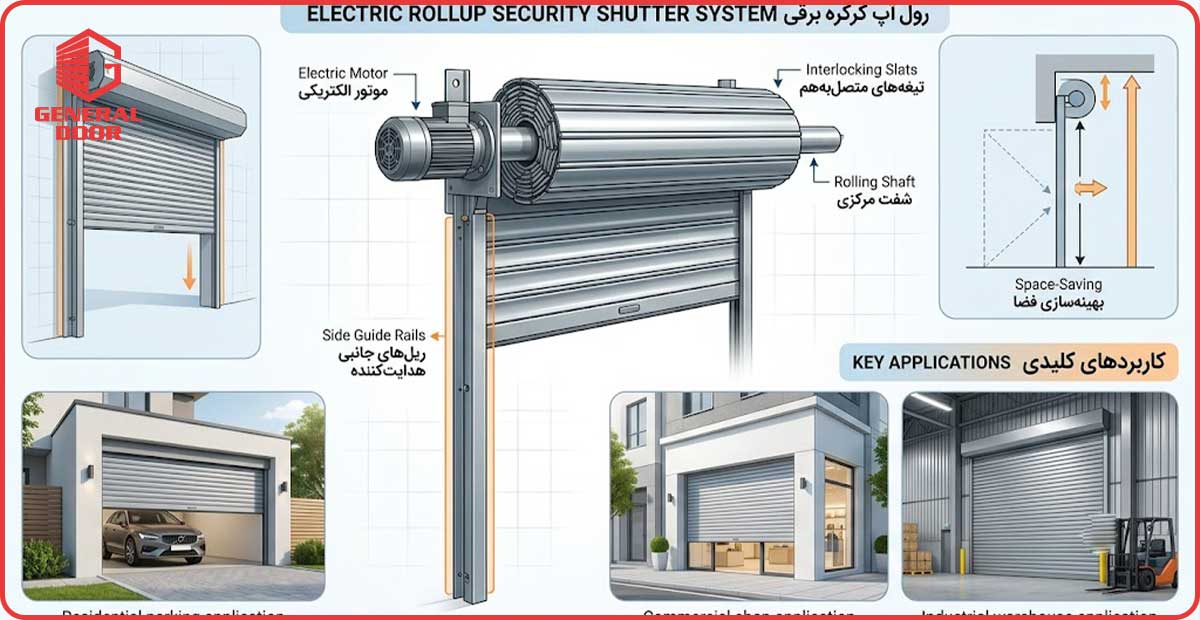

رول آپ کرکره برقی یک سیستم درب اتوماتیک حفاظتی است که تیغه‌های آن به کمک نیروی موتور الکتریکی به دور یک شفت مرکزی در بالای درب رول (جمع) می‌شوند. مهم‌ترین کاربرد رول آپ بهینه‌سازی فضا در پارکینگ‌ها، فروشگاه‌ها و سوله‌های صنعتی به همراه تامین امنیت بالا است.

• اجزای اصلی: موتور الکتریکی، تیغه‌های متصل‌به‌هم، ریل‌های جانبی هدایت‌کننده.
• کاربردهای کلیدی: پارکینگ‌های مسکونی، مغازه‌ها و مراکز تجاری، سوله‌های صنعتی و کارخانجات.

از منظر تاریخی، نیاز به حفاظت از فضاهای تجاری و مسکونی همواره وجود داشته است. در گذشته، کرکره‌های دستی سنتی ساخته شده از ورق‌های آهنی یکپارچه، وظیفه حفاظت از مغازه‌ها را بر عهده داشتند. این سیستم‌های قدیمی علاوه بر وزن بسیار سنگین و نیاز به نیروی فیزیکی زیاد برای باز و بسته شدن، به مرور زمان دچار زنگ‌زدگی و استهلاک شدید می‌شدند و صدای ناهنجاری تولید می‌کردند. با پیشرفت تکنولوژی و ظهور سیستم‌های اتوماسیون صنعتی، درب اتوماتیک رول آپ به عنوان جایگزینی مدرن، ایمن و کارآمد معرفی شد. در این سیستم مهندسی‌شده، دیگر نیازی به اعمال نیروی مکانیکی دستی نیست؛ بلکه انتقال نیرو از طریق یک موتور الکتریکی به شفت مرکزی صورت می‌گیرد و تیغه‌های مجزا به صورت لولایی و بسیار روان روی یکدیگر می‌لغزند و در محفظه بالایی جمع می‌شوند. این مکانیزم علاوه بر افزایش طول عمر سیستم، سطح امنیت اماکن را به طور چشمگیری ارتقا داده است.

مکانیزم و نحوه کارکرد رول آپ کرکره برقی

عملکرد سیستم رول آپ کرکره برقی بر پایه اصول مکانیک ساده و انتقال گشتاور چرخشی استوار است. فرآیند باز و بسته شدن درب از لحظه‌ای آغاز می‌شود که کاربر دکمه ریموت کنترل را فشار می‌دهد یا سنسورهای حرکتی حضور خودرو را تشخیص می‌دهند. در این لحظه، رسیور (گیرنده) سیگنال الکترونیکی را دریافت کرده و جریان برق را به مدار فرمان موتور هدایت می‌کند.

موتور الکتریکی با دریافت جریان، نیروی گشتاور (Torque) لازم را تولید می‌کند. این نیرو بسته به نوع موتور، به طور مستقیم یا از طریق زنجیر انتقال قدرت به شفت (لوله مرکزی) منتقل می‌شود. شفت که در دو انتهای خود به کمک یاتاقان‌ها و اندکپ‌ها مهار شده است، شروع به چرخش حول محور افقی خود می‌کند. با چرخش شفت، اولین ردیف از تیغه کرکره برقی که به شفت متصل است، شروع به حرکت چرخشی می‌کند. به دنبال آن، سایر تیغه‌ها که به صورت کشویی و لولایی در یکدیگر قفل شده‌اند، به دور شفت پیچیده می‌شوند.

جهت هدایت صحیح و بدون انحراف تیغه‌ها در حین حرکت به سمت بالا یا پایین، از ریل‌های راهنمای عمودی در دو طرف درب استفاده می‌شود. لبه‌های کناری تیغه‌ها درون این ریل‌ها قرار دارند و مجهز به واشرها یا لاستیک‌های صداگیر هستند تا اصطکاک به حداقل برسد. فرآیند جمع شدن تا زمانی ادامه می‌یابد که تیغه انتهایی به حد بالا (Limit Switch) برسد. میکروسوئیچ‌های تعبیه شده در موتور، وظیفه قطع خودکار جریان برق را در پایان کورس حرکتی (چه در حالت باز شدن کامل و چه در حالت بسته شدن کامل) بر عهده دارند تا از فشار مضاعف به موتور و آسیب به سازه جلوگیری شود.

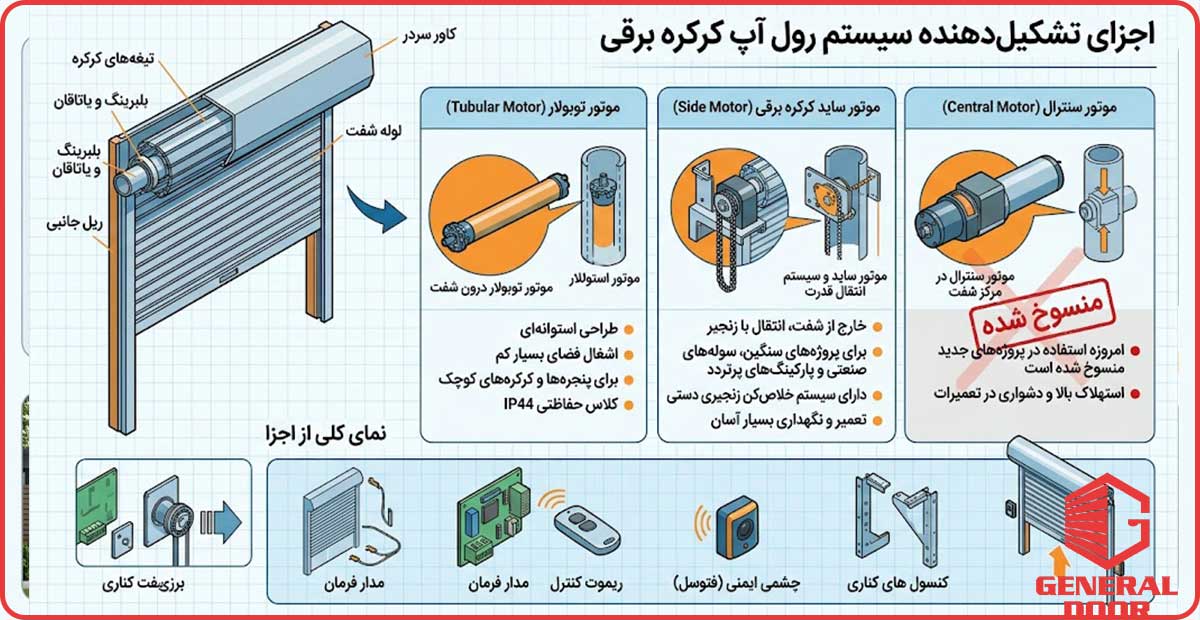

اجزای تشکیل‌دهنده سیستم رول آپ کرکره برقی

یک سیستم درب کرکره ای اتوماتیک استاندارد از قطعات مکانیکی و الکترونیکی متعددی تشکیل شده است که هماهنگی کامل آن‌ها با یکدیگر، کارکرد بی‌صدا، روان و ایمن درب را تضمین می‌کند. در ادامه به بررسی تخصصی این قطعات می‌پردازیم.

موتور کرکره برقی (توبولار، ساید و سنترال)



موتور به عنوان قلب تپنده سیستم رول آپ شناخته می‌شود. انتخاب نوع موتور باید بر اساس ابعاد درب، وزن کل تیغه‌ها و میزان تردد روزانه صورت گیرد. سه نوع موتور اصلی در بازار ایران و استانداردهای بین‌المللی مورد استفاده قرار می‌گیرند:

1. موتور توبولار (Tubular Motor):این موتورها به شکل استوانه‌ای طراحی شده‌اند و به طور کامل درون لوله شفت قرار می‌گیرند. به دلیل اشغال فضای بسیار کم، برای پنجره‌ها و کرکره برقی پارکینگ با تردد محدود و ابعاد کوچک (تا حداکثر ۱۵۰ کیلوگرم) بسیار مناسب هستند. گشتاور این موتورها معمولاً بین ۶۰ تا ۱۴۰ نیوتن‌متر است و کلاس حفاظتی آن‌ها اغلب IP44 است که مقاومت خوبی در برابر رطوبت و گرد و غبار ارائه می‌دهد.
2. موتور ساید کرکره برقی (Side Motor):این موتورها در خارج از شفت و در یک سمت درب نصب می‌شوند. انتقال نیرو در آن‌ها از طریق زنجیر و چرخ‌دنده صورت می‌گیرد. موتورهای ساید برای پروژه‌های سنگین، سوله‌های صنعتی و پارکینگ‌های پرتردد طراحی شده‌اند. این موتورها دارای سیستم خلاص‌کن زنجیری دستی برای مواقع قطع برق هستند و به دلیل قرارگیری در خارج از شفت، تعمیر و نگهداری بسیار آسانی دارند. قدرت آن‌ها بر حسب کیلوگرم (از ۳۰۰ تا ۱۵۰۰ کیلوگرم و بیشتر) سنجیده می‌شود.
3. موتور سنترال (Central Motor): این موتورها در مرکز شفت قرار می‌گیرند و بیشتر برای اتوماتیک کردن کرکره‌های دستی قدیمی کاربرد دارند. امروزه به دلیل استهلاک بالا و دشواری در تعمیرات، استفاده از آن‌ها در پروژه‌های جدید منسوخ شده است.

مشخصه فنی	موتور ساید (Side)	موتور توبولار (Tubular)
محل نصب	خارج از لوله شفت (سمت راست یا چپ)	داخل لوله شفت (توکار)
میزان تردد مجاز	بالا و مداوم (مناسب مجتمع‌ها و صنایع)	محدود تا متوسط (مناسب مصارف مسکونی)
قدرت و گشتاور	بسیار بالا (تا بیش از ۱۵۰۰ کیلوگرم)	متوسط (تا حداکثر ۱۵۰ الی ۱۸۰ کیلوگرم)
سهولت تعمیرات	بسیار آسان (بدون نیاز به دمونتاژ کرکره)	دشوار (نیازمند پایین آوردن کامل شفت و تیغه‌ها)
سیستم خلاص‌کن	زنجیر دستی جرثقیلی (سریع و ایمن)	آچار خلاص‌کن یا هندل دستی (کندتر)
فضای اشغالی	بیشتر (نیازمند فضای جانبی برای موتور)	حداقل ممکن (کاملاً مخفی درون شفت)

تیغه‌های کرکره برقی رول آپ (آلومینیوم، گالوانیزه و پلی‌کربنات)

تیغه‌ها بدنه اصلی کرکره را تشکیل می‌دهند و نقش مستقیمی در امنیت کرکره برقی و عایق‌بندی آن دارند. انتخاب متریال تیغه باید بر اساس بودجه، نیازهای امنیتی و شرایط آب‌وهوایی انجام شود:

• تیغه آلومینیومی کرکره:این تیغه‌ها معمولاً از شمش‌های آلومینیوم استاندارد با آلیاژ ۶۰۶۳ (مانند آلومینیوم ایرالکو) به روش اکستروژن تولید می‌شوند. این تیغه‌ها دو جداره بوده و به دلیل وزن سبک، مقاومت بالا در برابر اکسیداسیون و تنوع رنگی بالا، پرکاربردترین نوع تیغه در بازار هستند. برخی مدل‌ها به صورت فوم‌دار تولید می‌شوند که داخل آن‌ها با پلی‌اورتان پر شده تا عایق حرارت و صدا باشند.
• تیغه گالوانیزه (فولادی): این تیغه‌ها از ورق‌های فولادی گالوانیزه پیش‌رنگ ساخته می‌شوند. به دلیل مقاومت خمشی بسیار بالا در برابر ضربه و فشار، امنیت فوق‌العاده‌ای را فراهم می‌کنند. این تیغه‌ها معمولاً به صورت تک‌جداره یا دوجداره فوم‌دار عرضه می‌شوند و وزن بالاتری نسبت به آلومینیوم دارند.

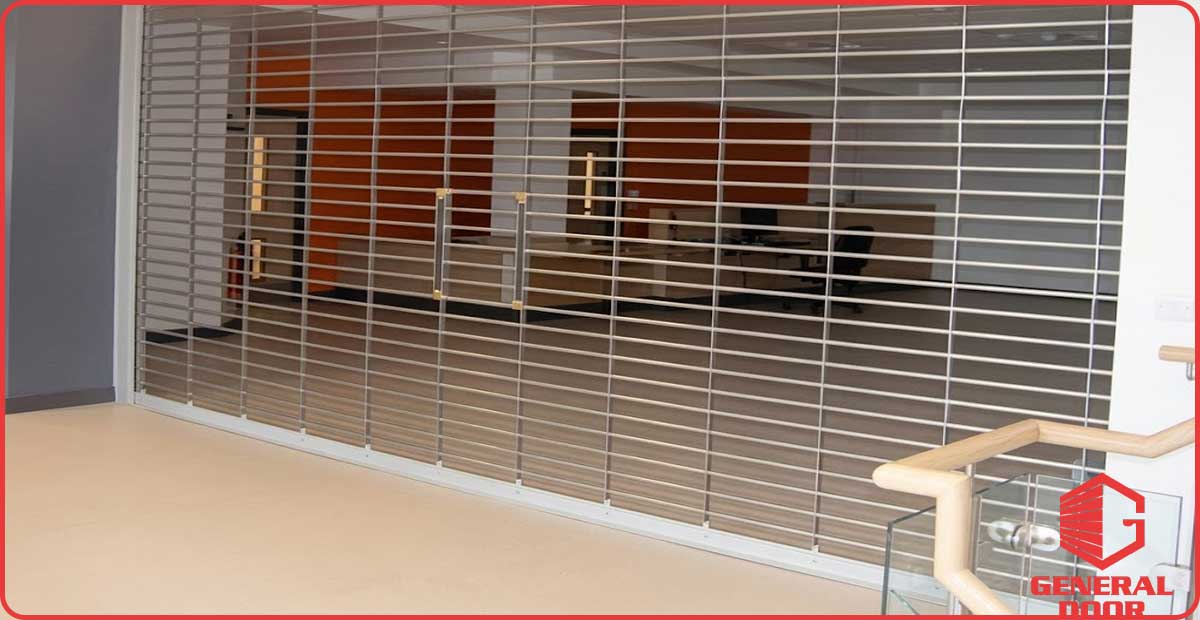

• تیغه پلی کربنات شفاف: این تیغه‌ها که به “تیغه‌های نانو یا شیشه‌ای ضدگلوله” نیز معروف هستند، از مواد پلیمری بسیار مقاوم ساخته می‌شوند. لوله‌های اتصالی بین این تیغه‌ها معمولاً از جنس استیل یا آلومینیوم است. این تیغه‌ها ضد حریق، ضد ضربه و ضد اشعه UV بوده و برای مکان‌هایی که نیاز به رویت داخل در شب دارند (مانند بانک‌ها و صرافی‌ها) ایده‌آل هستند.

میانگین وزن واحد سطح برای انواع تیغه‌ها:

• تیغه آلومینیومی دوجداره استاندارد: ۶ الی ۸ کیلوگرم بر متر مربع
• تیغه پلی‌کربنات شفاف: ۹ الی ۱۱ کیلوگرم بر متر مربع
• تیغه گالوانیزه فوم‌دار: ۸ الی ۱۰ کیلوگرم بر متر مربع

شفت، ریل و متعلقات فنی کرکره

علاوه بر موتور و تیغه، قطعات جانبی دیگری نیز وجود دارند که نقش حیاتی در پایداری سیستم ایفا می‌کنند:

• شفت (لوله مرکزی): لوله‌ای فولادی با قطر غشایی استاندرد (معمولاً لوله‌های صنعتی ۸ یا ۱۱ سانتی‌متر) که تیغه‌ها به دور آن رول می‌شوند. ضخامت گوشت لوله شفت باید متناسب با وزن کرکره انتخاب شود تا دچار خمیدگی (شکم دادن) نشود.
• ریل‌های جانبی: مسیرهای فلزی (آلومینیومی یا آهنی) یو شکل (U-Shape) هستند که در دو طرف دهنه نصب شده و لبه تیغه‌ها درون آن‌ها حرکت می‌کند. ریل‌های استاندارد باید مجهز به لاستیک‌های صداگیر (مویی) باشند تا از سایش فلز با فلز و ایجاد صدای ناهنجار جلوگیری شود.
• اندکپ و یاتاقان: قطعاتی هستند که در انتهای غیر موتوری شفت نصب شده و وظیفه نگهداری و تسهیل چرخش شفت را بر عهده دارند.
• کپسول و غضروف: قطعات واسطی که جهت اتصال نرم‌تر تیغه‌ها به یکدیگر و کاهش صدای ناشی از لولای تیغه‌ها استفاده می‌شوند.

مهم‌ترین کاربردهای رول آپ کرکره برقی

انعطاف‌پذیری در طراحی، تنوع متریال و سهولت در اتوماسیون باعث شده است که کاربرد رول آپ محدود به یک حوزه خاص نباشد. امروزه این درب‌ها در بخش‌های مسکونی، تجاری و صنعتی به طور گسترده مورد استفاده قرار می‌گیرند.

کاربرد رول آپ در پارکینگ ساختمان‌های مسکونی

در کلان‌شهرها که بهینه‌سازی فضا در ساختمان‌های مسکونی از اهمیت بالایی برخوردار است، استفاده از کرکره برقی پارکینگ به یک استاندارد تبدیل شده است. درب‌های پارکینگی سنتی (مانند درب‌های لولایی دو لنگه) فضای زیادی را در هنگام باز و بسته شدن اشغال می‌کنند که این امر مانع از پارک خودرو در فاصله نزدیک به درب می‌شود. سیستم رول آپ با حرکت عمودی و جمع شدن در سقف، این مشکل را به طور کامل حل کرده است. برای پارکینگ‌های مسکونی، استفاده از موتورهای توبولار بی‌صدا یا موتورهای ساید مجهز به سیستم سایلنت و تیغه‌های آلومینیومی فوم‌دار توصیه می‌شود تا آلودگی صوتی برای ساکنین طبقات همکف به حداقل برسد. همچنین نصب سنسورهای فتوسل (چشمی ایمنی) جهت تشخیص موانع و جلوگیری از برخورد درب با خودرو یا عابرین پیاده در این کاربری الزامی است.

کاربرد رول آپ در مغازه‌ها و مراکز تجاری

امنیت و زیبایی بصری، دو فاکتور کلیدی در انتخاب درب برای مراکز خرید و مغازه‌ها هستند. کرکره برقی مغازه باید به عنوان یک سد امنیتی نفوذناپذیر در برابر سارقان عمل کند. به همین دلیل، در این کاربری‌ها اغلب از تیغه‌های آلومینیومی با ضخامت بالا، تیغه‌های فولادی ضد برش یا تیغه پلی کربنات شفاف استفاده می‌شود. تیغه‌های پلی‌کربنات به صاحبان کسب‌وکار این امکان را می‌دهند که حتی در زمان بسته بودن مغازه در ساعات پایانی شب، ویترین فروشگاه خود را در معرض دید عموم قرار دهند و از جنبه تبلیغاتی آن بهره‌مند شوند، در حالی که امنیت فیزیکی مغازه به طور کامل حفظ می‌شود.

کاربرد رول آپ در سوله‌ها و مراکز صنعتی

در محیط‌های صنعتی مانند کارخانجات، انبارها و سوله‌های نگهداری کالا، ابعاد درب‌ها بسیار بزرگتر از مصارف مسکونی و تجاری است. در این فضاها از کرکره رول آپ صنعتی غول‌پیکر استفاده می‌شود. این درب‌ها به موتورهای ساید سه فاز قدرتمند مجهز هستند که توانایی جابجایی درب‌های چند تنی را دارند. در سوله‌های صنعتی، مقاومت در برابر بادهای شدید (Wind Load) بسیار حائز اهمیت است؛ بنابراین از ریل‌های ضخیم مجهز به قفل‌های ضد طوفان (Wind Lock) استفاده می‌شود. همچنین در برخی صنایع غذایی یا دارویی که حفظ دمای محیط مهم است، از درب‌های رول آپ سریع‌السیر (High-Speed Roll-up Doors) استفاده می‌شود تا زمان باز و بسته شدن به حداقل رسیده و از اتلاف انرژی جلوگیری شود.



مزایای استفاده از کرکره برقی رول آپ چیست؟

استقبال گسترده از سیستم‌های رول آپ در سراسر جهان به دلیل مزایای فنی و کاربردی متعددی است که این سیستم‌ها نسبت به درب‌های سنتی ارائه می‌دهند:

1. امنیت بالا و خاصیت ضد سرقت: ساختار یکپارچه تیغه‌ها، عدم وجود قفل‌های سنتی قابل دسترسی از بیرون و امکان نصب سیستم‌های ضد سرقت و قفل‌های برقی هوشمند، نفوذ به داخل ساختمان را برای سارقان غیرممکن می‌سازد.
2. صرفه‌جویی حداکثری در فضا: به دلیل حرکت عمودی و رول شدن در بالای دهنه، هیچ‌گونه فضای مفیدی از محیط داخل یا خارج اشغال نمی‌شود که این امر برای محیط‌های کم‌جا بسیار حیاتی است.
3. عایق‌بندی صوتی و حرارتی: استفاده از تیغه‌های دوجداره فوم‌دار پلی‌اورتان مانع از تبادل حرارتی بین محیط داخل و خارج شده و تا حد زیادی از ورود صداهای مزاحم خیابان به داخل جلوگیری می‌کند که این امر نقش بسزایی در کاهش هزینه‌های انرژی دارد.
4. طول عمر بالا و استهلاک کم: استفاده از آلیاژهای مقاوم مانند آلومینیوم ۶۰۶۳ و رنگ‌های پودری الکترواستاتیک ضد خش، مقاومت درب را در برابر تابش مستقیم خورشید، بارندگی و رطوبت تضمین می‌کند.
5. کاربری آسان و هوشمندسازی: امکان کنترل درب از طریق ریموت، تلفن همراه، کارت‌خوان و اتصال به سیستم‌های مدیریت هوشمند ساختمان (BMS).
