در اجرای سازه های شیشه ای، رعایت استاندارد های نصب پروفیل شیشه سکوریت نقش مهمی در ایمنی، دوام و عملکرد صحیح سیستم دارد. پروفیل شیشه سکوریت فقط یک قاب نگهدارنده نیست، بلکه وظیفه توزیع یکنواخت بار، کاهش لرزش، جلوگیری از تمرکز تنش و ایجاد فاصله ایمن میان شیشه و سازه را بر عهده دارد. به همین دلیل، هرگونه خطا در انتخاب متریال، زیرسازی، تراز کردن یا آب بندی می‌تواند باعث کاهش عمر مفید سیستم و حتی شکست ناگهانی شیشه شود. در نصب پروفیل شیشه سکوریت باید مجموعه ای از اصول فنی مانند شاقول بودن فریم، رعایت بادخور استاندارد، استفاده از لاستیک های مناسب، یراق آلات باکیفیت و اتصالات مقاوم در نظر گرفته شود. این مقاله با رویکردی تخصصی، مهمترین ضوابط و نکات اجرایی را بررسی می‌کند تا بتوانید با شناخت دقیق استاندارد های نصب پروفیل شیشه سکوریت، از بروز خطا های رایج جلوگیری کرده و یک اجرای ایمن، دقیق و ماندگار داشته باشید.

پروفیل شیشه سکوریت چیست و چه نقشی در نصب دارد؟

پروفیل شیشه سکوریت یک مقطع فلزی یا پلیمری مهندسی شده است که به عنوان شاسی و نگهدارنده اصلی، وظیفه مهار بار مرده، جلوگیری از لرزش و توزیع یکنواخت تنش های ساختاری در استاندارد نصب شیشه سکوریت را بر عهده دارد تا از شکست ناگهانی شیشه جلوگیری کند.

از منظر متالورژی و مهندسی نما، پروفیل ها تنها یک قاب ساده نیستند؛ بلکه به عنوان واسط انتقال بار های دینامیکی (مانند فشار باد و ضربه های فیزیکی) و بار های استاتیکی (وزن خود شیشه) به سازه اصلی ساختمان عمل می‌کنند. آلیاژ های به کار رفته در ساخت این پروفیل ها، به ویژه آلومینیوم 6063 ایرالکو با عملیات حرارتی T6، به گونه ای طراحی شده اند که بیشترین مقاومت خمشی و کمترین دفرمه شدن را در برابر فشار های جانبی داشته باشند.

نقش ساختاری پروفیل در یک سیستم شیشه ای شامل سه وظیفه حیاتی است:

1. توزیع یکنواخت بار مرده: شیشه های سکوریت به دلیل چگالی بالا (حدود 2500 کیلوگرم بر متر مکعب)، وزن بسیار زیادی دارند. پروفیل با ایجاد یک بستر ممتد و تراز، مانع از تمرکز تنش در نقاط خاصی از لبه شیشه می‌شود.
2. جذب ارتعاشات و لرزش ها: نوسانات ناشی از باد، نشست ساختمان یا باز و بسته شدن درب ها، انرژی مخربی را به شیشه وارد می‌کنند. طراحی مهندسی پروفیل به همراه لاستیک های ضربه‌گیر، این ارتعاشات را مستهلک می‌کند.
3. جلوگیری از تماس مستقیم فلز با شیشه: هرگونه تماس مستقیم لبه شیشه سکوریت با سطوح سخت فلزی یا بتنی به دلیل تمرکز تنش، منجر به پدیده خودکشی شیشه (شکست ناگهانی) می‌شود. پروفیل ها با ایجاد یک فاصله ایمن (بادخور) و میزبانی از واش های نرم، این ریسک را به صفر میرسانند.

استاندارد های اصلی نصب پروفیل شیشه سکوریت

رعایت ضوابط قانونی و استاندارد های ملی و بین المللی در اجرای سازه های شیشه ای، ضامن امنیت جانی ساکنان ساختمان است. در ایران، مرجع اصلی این ضوابط، مبحث چهارم (الزامات عمومی ساختمان) و مبحث یازدهم (طرح و اجرای طرح های صنعتی و نما های شیشه ای) مقررات ملی ساختمان است. در سطح بین المللی نیز استاندارد های ASTM C1048 و DIN 1249 حاکم بر کیفیت و نحوه مهار شیشه های سکوریت هستند.



مرجع آیین‌نامه	مقدار مجاز انحراف / ضخامت	عنوان استاندارد
مبحث 11 مقررات ملی ساختمان	حداکثر 1.5 میلی‌متر در هر متر ارتفاع	رواداری (تلرانس) شاقول بودن عمودی
استاندارد ASTM C1036	حداکثر 2 میلی‌متر در کل دهانه	انحراف تراز افقی پروفیل (تراز طولی)
استاندارد DIN EN 12020	حداقل 2.2 میلی‌متر برای دهانه‌های مرتفع	ضخامت دیواره پروفیل آلومینیومی باربر
آیین‌نامه 2800 ایران	حداقل 4 تا 6 میلی‌متر از هر طرف	بادخور استاندارد لبه شیشه در فریم

بر اساس بند های مقررات ملی ساختمان، هرگونه شاسی کشی و اتصال پروفیل به سازه اصلی باید با استفاده از اتصالات مکانیکی استاندارد (مانند رول بولت های هیلتی یا جوشکاری های تایید شده توسط مهندس ناظر) انجام شود. استفاده از میخ های معمولی یا اتصالات چسبی موقت برای تحمل بار های ساختاری کاملا ممنوع است. همچنین، در مناطق با باد خیز بالا، محاسبات مربوط به مهار باد (Wind Load) باید مستقیما بر روی ضخامت پروفیل آلومینیومی شیشه و فواصل اتصالات اعمال گردد.

انواع پروفیل مورد استفاده در نصب شیشه سکوریت

پروفیل های نگهدارنده شیشه سکوریت بر اساس نوع طراحی، متریال ساخت و کاربری به دسته های مختلفی تقسیم می‌شوند. انتخاب صحیح نوع پروفیل، تاثیر مستقیمی بر طول عمر سیستم و زیبایی بصری نما دارد.

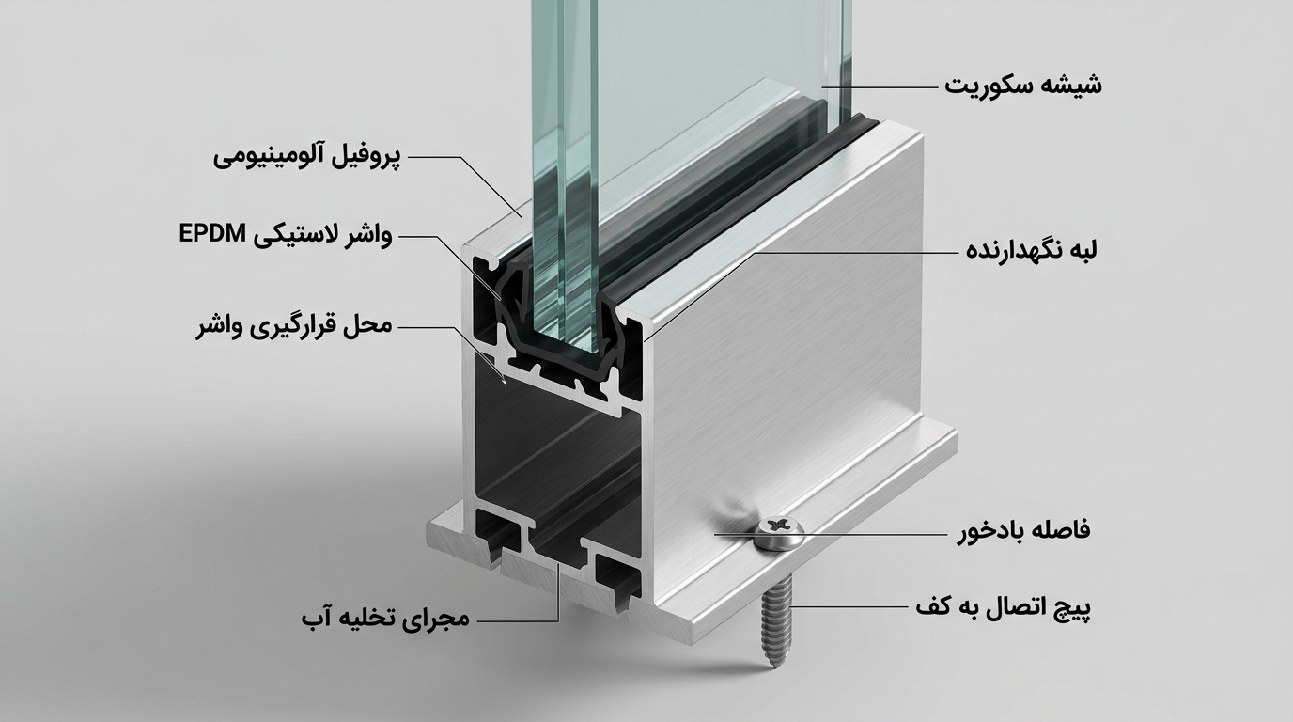

1. پروفیل فریم‌لس (Frameless) این سیستم به گونه ای طراحی شده که فریم های نگهدارنده در پشت شیشه پنهان می‌شوند و از نمای بیرونی، تنها یک سطح شیشه ای یکپارچه با درز های بسیار ظریف دیده می‌شود. فریم لس شیشه سکوریت عمدتا در نما های مدرن تجاری و اداری کاربرد دارد و نیازمند زیرسازی بسیار دقیق آهنی است.
2.  پروفیل های فریم دار (Framed) در این مدل، دور تا دور شیشه توسط فریم های آلومینیومی یا استیل احاطه می‌شود. این سیستم بالاترین میزان آب بندی و عایق بندی صوتی و حرارتی را ارائه می‌دهد و برای درب و پنجره های خارجی ساختمان بسیار مناسب است.
3.  پروفیل پاسار (Pasar) پاسار شیشه سکوریت یکی از پرکاربرد ترین پروفیل ها در مغازه ها و فروشگاه ها است. این پروفیل ها معمولا از جنس آلومینیوم آنودایز شده ساخته می‌شوند و به صورت دو تکه (پایه و کاور) طراحی می‌گردند تا فرآیند رگلاژ و جاگذاری شیشه را تسهیل کنند.
4. پروفیل یو (U-Channel) ساده ترین و اقتصادی ترین نوع پروفیل که به شکل حرف U انگلیسی است. این پروفیل مستقیما به کف، سقف و دیوار ها پیچ شده و شیشه درون آن قرار می‌گیرد. بیشتر در پارتیشن های اداری ثابت که نیاز به بازشو ندارند، استفاده می‌شود.

پروفیل آهن (فولادی)	پروفیل استیل (304 یا 316)	پروفیل آلومینیومی (آلیاژ 6063)	ویژگی
ضعیف (نیاز به رنگ‌آمیزی و ضد زنگ)	فوق العاده بالا (ضد زنگ)	بسیار بالا (بدون زنگ زدگی)	مقاومت در برابر رطوبت
بسیار بالا اما سنگین	بسیار بالا و سخت	عالی (به دلیل طراحی اکسترود)	مقاومت خمشی
پایین (نیاز به برش و جوش کارگاهی)	متوسط (به دلیل سختی شکل‌دهی)	بسیار بالا (تلرانس میکرونی)	دقت ابعادی
اقتصادی و ارزان	بسیار گران قیمت	متوسط به بالا	قیمت خرید

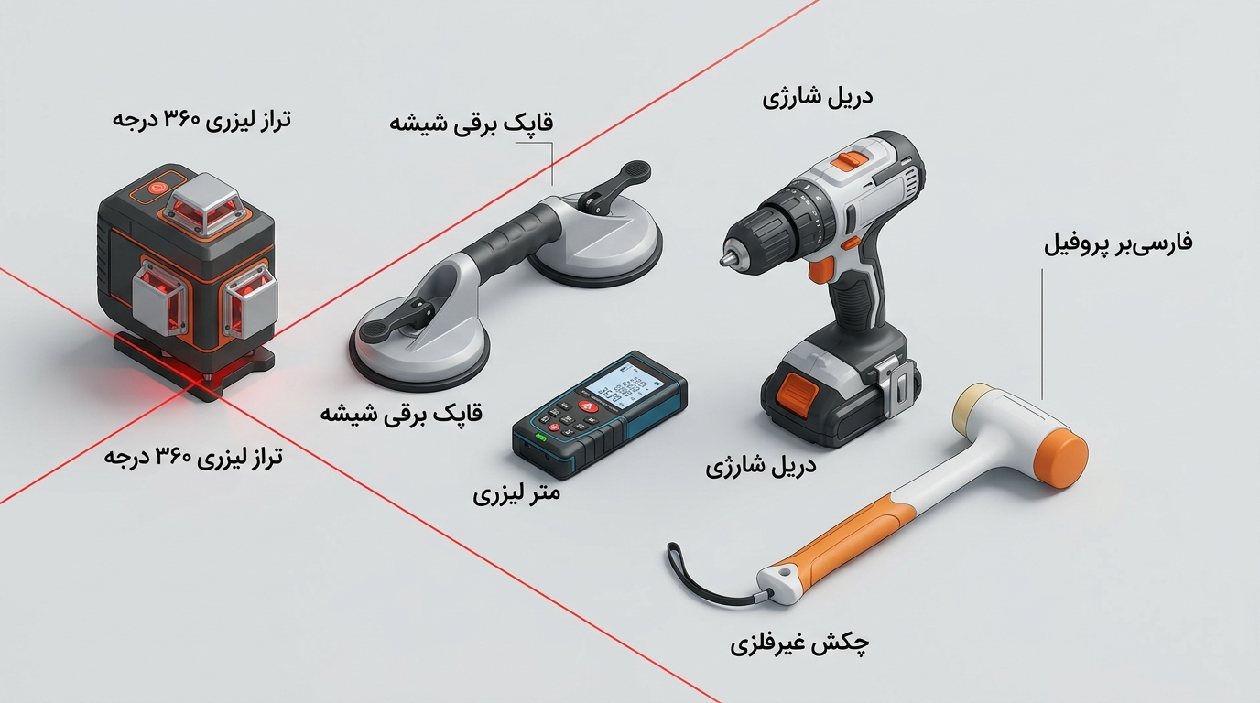

ابزارها و تجهیزات لازم برای نصب پروفیل شیشه سکوریت

نصب دقیق و ایمن پروفیل بدون استفاده از ابزار های کالیبره شده صنعتی غیرممکن است. تکنسین های نصب باید مجهز به تجهیزاتی باشند که ضریب خطای انسانی را به حداقل برساند.

• تراز لیزری ۳۶۰ درجه: جهت پیاده سازی خطوط تراز افقی و عمودی (شاقول) با دقت دهم میلی‌متر.
• قاپک برقی (مکنده اتوماتیک): برای حمل ایمن و جابجایی دقیق صفحات سنگین شیشه سکوریت بدون خطر سقوط.
• متر لیزری کالیبره شده: جهت اندازه گیری دقیق ابعاد دهانه با احتساب میلیمتر ها.
• دریل هیلتی و پیچ بند شارژی: با گشتاور قابل تنظیم برای جلوگیری از هرز شدن پیچ ها در پروفیل.
• چکش غیرفلزی (پلاستیکی یا تفلونی): جهت ضربه زدن ملایم به فریم ها و شیشه بدون ایجاد ترک یا تنش نقطه‌ای.
• دستگاه برش پروفیل (فارسی‌بر): برای ایجاد برش های دقیق 45 درجه در زوایای فریم.
• تجهیزات ایمنی فردی (PPE): شامل دستکش های ضد برش نیتریل، کفش های کار با پنجه فولادی، کلاه ایمنی و عینک محافظ.

مراحل استاندارد نصب پروفیل شیشه سکوریت

فرآیند نصب یک سیستم شیشه‌ای سکوریت، زنجیره ای از اقدامات مهندسی است که هرگونه نقص در یکی از مراحل، کل سیستم را با خطر تخریب مواجه می‌کند.

گام اول: بررسی و آماده‌سازی دهانه (کارگاه)

قبل از شروع کار، مهندس ناظر باید استحکام سازه ای دیواره ها و کف را بررسی کند. سطوحی که قرار است پروفیل روی آن ها نصب شود، باید کاملا صلب، بدون رطوبت و عاری از گچ یا ملات های سست باشند.

گام دوم: خطکشی و پیاده‌سازی نقشه

با استفاده از تراز لیزری، مسیر دقیق قرار گیری پروفیل ها روی کف، سقف و دیواره ها ترسیم می‌شود. در این مرحله، نقاط اتصال پیچ ها مشخص می‌گردند.

گام سوم: برش و سوراخ کاری پروفیل ها

پروفیل ها بر اساس ابعاد دقیق دهانه برش خورده و محل عبور پیچ ها با فواصل استاندارد (حداکثر 40 سانتی متر از یکدیگر) سوراخ کاری می‌شوند.

گام چهارم: نصب شاسی و فریم اصلی

پروفیل ها با استفاده از رول بولت یا پیچ های سازه ای به کف و دیوار ها محکم می‌شوند. در این مرحله، قرار دادن واشر های ترازکننده (اسپیسر) در زیر فریم الزامی است.

گام پنجم: جاگذاری شیشه و رگلاژ

شیشه سکوریت با استفاده از قاپک های برقی بلند شده و درون شیار پروفیل قرار می‌گیرد. با استفاده از پد های تنظیم‌کننده ضخامت، شیشه در مرکز فریم فیکس می‌شود.

گام ششم: درزگیری، آب بندی و تحویل

نوار ها و لاستیک های درزگیر نصب شده و چسب های تخصصی تزریق می‌شوند. در نهایت، پس از تمیزکاری، تست نهایی عملکرد (باز و بسته شدن روان درب ها) انجام می‌گیرد.

تراز، اندازه گیری و زیرسازی در نصب پروفیل شیشه سکوریت

بحرانی ترین بخش عملیات نصب، مرحله زیرسازی پروفیل شیشه و تراز کردن شیشه سکوریت است. اگر بستر نصب تراز نباشد، وزن شیشه به صورت نامتقارن توزیع شده و لبه های شیشه تحت فشار قیچی‌کننده قرار می‌گیرند که این امر عامل اصلی شکست های ناگهانی است.

برای یک زیرسازی استاندارد، معمولا از قوطی کشی های آهنی (مانند قوطی 40 در 40 یا 40 در 80 میلی‌متر) استفاده میشود. این کلاف فلزی باید کاملا ضدزنگ خورده و با دقت بالا جوشکاری شود. فرآیند شاقول کردن فریم شیشه باید در سه محور X، Y و Z بررسی شود. انحراف مجاز در راستای عمودی نباید از 1.5 میلی متر در هر متر فراتر رود. در صورت وجود ناهمواری در کف بتنی، باید از ملات های خودتراز شونده (Self-Leveling Mortar) یا شیمز های فلزی مقاوم استفاده کرد تا سطحی کاملا صاف و تراز به دست آید.

نحوه آب بندی و درزگیری پروفیل شیشه سکوریت

یک نصب استاندارد بدون آب بندی شیشه سکوریت عملا بی‌ارزش است؛ نفوذ آب باران یا تبادل حرارتی و صوتی، کارایی سیستم را به شدت کاهش می‌دهد.

برای دستیابی به آب بندی 100 درصد، مراحل زیر باید با دقت اجرا شوند:

1. استفاده از لاستیک درزگیر EPDM: این نوار ها به دلیل مقاومت فوق العاده در برابر اشعه UV خورشید، تغییرات دمایی شدید (از 30- تا 120+ درجه سانتی گراد) و پیرشدگی، بهترین گزینه برای قرارگیری در شیار های پروفیل هستند. لاستیک های PVC معمولی به مرور زمان خشک شده و ترک می‌خورند، بنابراین استفاده از آنها در فضا های بیرونی توصیه نمی‌شود.
2. تزریق چسب سیلیکون شیشه سکوریت: چسب های مورد استفاده باید از نوع سیلیکون نیوترال (Neutral Cure) یا پلی اورتان گرید ساختمانی باشند. چسب های اسیدی (اکسیوم) به دلیل تولید اسید استیک در حین خشک شدن، باعث خوردگی پوشش های آنودایز شده پروفیل آلومینیوم و آسیب به لایه های لمینت شیشه می‌شوند. برند های معتبری همچون زویا (Zettex)، سیکا (Sika) و واکر (Wacker) از بهترین گزینه های موجود در بازار ایران هستند. قبل از تزریق چسب، محل اتصال باید با الکل ایزوپروپیل کاملا پاکسازی و خشک شود.

مهمترین الزامات ایمنی در نصب پروفیل شیشه سکوریت

کار با شیشه های سکوریت به دلیل ابعاد بزرگ و وزن سنگین، همواره با خطرات جدی همراه است. رعایت دستورالعمل های ایمنی کارگاهی، غیرقابل چشم پوشی است.

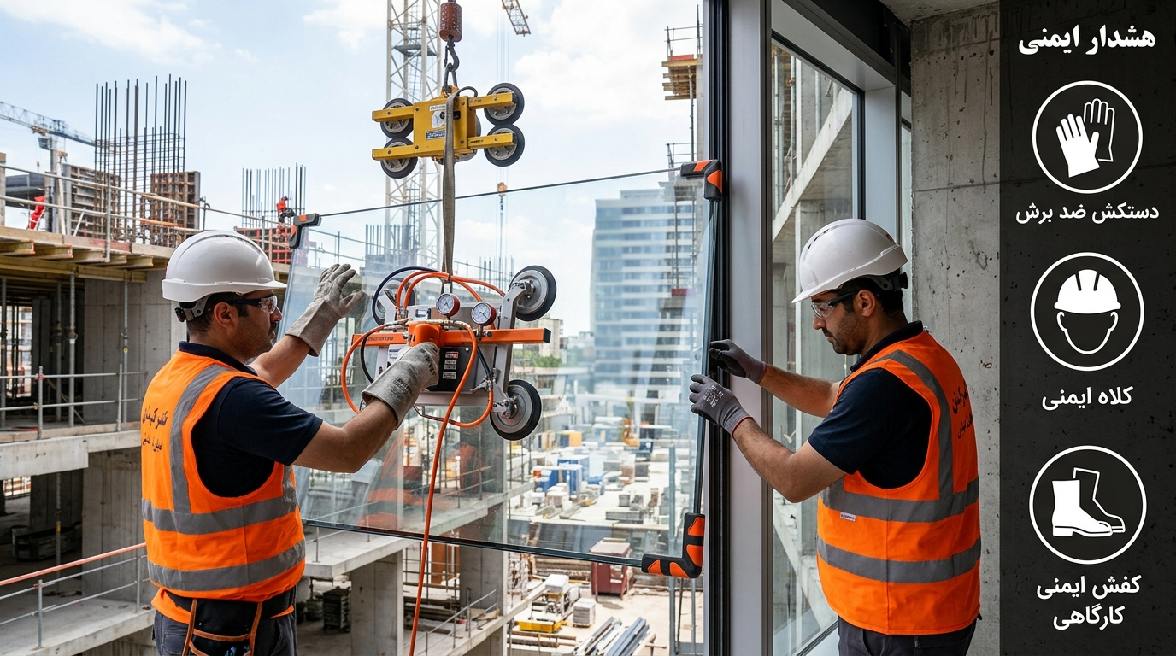

⚠️ هشدار ایمنی بسیار مهم (Safety Alert): لبه ها و به ویژه گوشه های شیشه سکوریت، حساس ترین و آسیب پذیرترین نقاط آن هستند. هرگونه ضربه مستقیم فلز به گوشه شیشه، حتی با نیروی بسیار کم، می‌تواند کل جام شیشه را در کسری از ثانیه به هزاران قطعه کوچک تبدیل کند. در طول فرآیند حمل و نصب، هرگز نباید گوشه های شیشه با زمین یا فریم فلزی بدون واسطه ضربه‌گیر تماس پیدا کنند. همواره از پد های لاستیکی یا کارتن های ضخیم در زیر شیشه استفاده کنید.

قوانین ایمنی کلیدی در کارگاه شامل موارد زیر است:

• مهار شیشه در ارتفاع: در پروژه های مرتفع، استفاده از داربست های استاندارد، کلایمر یا جرثقیل های مجهز به قاپک برقی روتاری الزامی است. باد های ناگهانی در ارتفاع می‌توانند شیشه را مانند یک بادبان بزرگ حرکت داده و کنترل آن را از دست تکنسین خارج کنند.
• استفاده از تجهیزات حفاظت فردی (PPE): تمامی پرسنل موظف به استفاده از دستکش های ضد برش کلاس 5، عینک‌ های ایمنی مقاوم در برابر ضربه و کفش های ایمنی کارگاهی هستند.
• محدود کردن تردد: در زمان بالا کشیدن و جاگذاری شیشه ها، محوطه زیرین کارگاه باید کاملا نوارکشی شده و از ورود افراد غیرمسئول جلوگیری شود.

خطاهای رایج در نصب پروفیل شیشه سکوریت

بررسی پرونده های حوادث ساختمانی نشان میدهد که اکثر شکست های شیشه ناشی از خطا های کوچک اما بحرانی در زمان نصب فریم و شیشه بوده است. تحلیل ریشه ای (Root Cause Analysis) این حوادث، خطا های زیر را به عنوان شایع ترین علل معرفی می‌کند:

1. سفت کردن بیش از حد پیچ های فیکس‌کننده: بستن پیچ های نگهدارنده با گشتاور بالا و بدون استفاده از واشر های پلاستیکی (تفلونی)، تنش فشاری متمرکزی را به لبه شیشه وارد کرده و در اثر کوچکترین تغییر دما، شیشه دچار شکست می‌شود.
2. عدم رعایت فاصله بادخور (Clearance): شیشه و پروفیل آلومینیومی ضریب انبساط حرارتی متفاوتی دارند. اگر فضای کافی (حداقل 4 میلی‌متر) در داخل شیار پروفیل برای انبساط شیشه در روزهای گرم سال در نظر گرفته نشود، شیشه تحت فشار فریم خرد خواهد شد.
3. تراز نبودن و شاقول نبودن فریم: این خطا باعث می‌شود که وزن سنگین شیشه به جای توزیع در کل سطح پایه، تنها روی یک نقطه متمرکز شود.
4. استفاده از چسب های ارزان قیمت و نامناسب: چسب های غیراستاندارد به مرور زمان خاصیت الاستیسیته خود را از دست داده و با نفوذ آب به داخل فریم، باعث پوسیدگی اتصالات و لق شدن شیشه می‌شوند.

تفاوت نصب پروفیل شیشه سکوریت

در درب، پنجره و پارتیشن کاربری های مختلف شیشه سکوریت، نیازمند طراحی فریم و روش های نصب متفاوتی است تا بتوانند بار های وارده را به خوبی تحمل کنند.



• پارتیشن شیشه ای سکوریت: در پارتیشن‌های اداری ثابت، بار دینامیکی بسیار کمی وجود دارد. بنابراین، تمرکز اصلی بر روی ظرافت فریم ها (پروفیل های فریم لس یا یو باریک) و عایق‌بندی صوتی است. ضخامت شیشه در این کاربری معمولا 8 تا 10 میلی‌متر است.
• درب های شیشه ای (کشویی یا لولایی): درب ها به طور مداوم تحت بار های دینامیکی ناشی از باز و بسته شدن و ضربه قرار دارند. در اینجا، پروفیل ها باید از آلیاژ های بسیار مقاوم و ضخیم انتخاب شوند. همچنین، زیرسازی لولاها و استپ‌های زمینی باید با بتن ریزی و شاسی کشی های سنگین فلزی تقویت شود تا در اثر مرور زمان، درب دچار افتادگی (شکم دادن) نشود.
• پنجره‌های ثابت و بازشو: در پنجره های خارجی، فاکتور مقاومت در برابر فشار باد و آب بندی کامل در برابر باران های سیل آسا در اولویت است. در این کاربری، استفاده از پروفیل های دوجداره آلومینیومی ترمال بریک به همراه لاستیک های چندردیفه EPDM الزامی است.

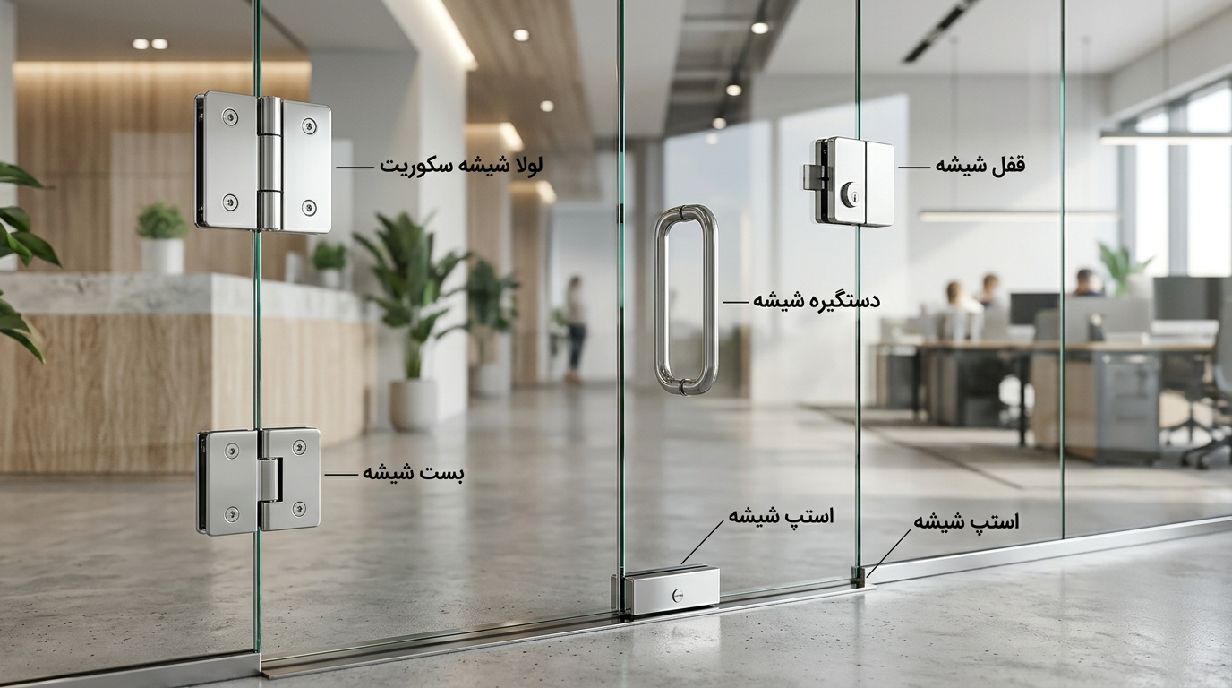

نقش یراق آلات در استاندارد بودن نصب پروفیل

پروفیل شیشه سکوریت بدون یراق آلات هماهنگ و باکیفیت، کارایی لازم را نخواهد داشت. یراق آلات شیشه سکوریت شامل لولا ها، بست ها، استپ ها، دستگیره ها و قفل ها، وظیفه اتصال قطعات متحرک به فریم های ثابت را بر عهده دارند.

آلیاژ مورد استفاده در یراق آلات باید از جنس استیل 304 یا 316 ضد زنگ (Stainless Steel) یا برنج فشرده باشد. استفاده از یراق آلات ساخته شده از آهن معمولی یا زاماک بی‌کیفیت در محیط‌ های مرطوب (مانند حمام یا استخر) به سرعت منجر به زنگ زدگی، سفت شدن لولا ها و در نهایت وارد آمدن فشار مخرب به شیشه می‌شود. همچنین، رگلاژ پذیری یراق آلات یک ویژگی حیاتی است؛ لولا ها باید امکان تنظیم مجدد در بازه های زمانی مختلف را فراهم کنند تا تغییرات جزئی ناشی از نشست ساختمان قابل جبران باشد.

عوامل موثر بر قیمت نصب پروفیل شیشه سکوریت

محاسبه هزینه های اجرایی یک پروژه شیشه ای به عوامل متعددی بستگی دارد و ارائه یک قیمت واحد بدون کارشناسی دقیق امکان‌پذیر نیست.

مهم‌ترین پارامتر های تعیین‌کننده قیمت نصب پروفیل شیشه عبارتند از:

1. نوع و جنس پروفیل: فریم های آلومینیومی آنودایز شده یا استیل وارداتی قیمت بسیار بالاتری نسبت به فریم های آهنی کارگاهی یا پروفیل‌های ساده یو دارند.
2. متراژ و حجم پروژه: در پروژه های بزرگ ساختمانی، هزینه های ثابت (مانند حمل و نقل و تجهیز کارگاه) سرشکن شده و قیمت هر متر مربع کاهش می‌یابد.
3. ارتفاع نصب و سختی کار: نصب شیشه در طبقات بالایی برج ها که نیازمند داربست، کلایمر یا جرثقیل های سنگین است، هزینه دستمزد نصب را به شدت افزایش می‌دهد.
4. نوع یراق آلات مصرفی: برند های اروپایی و ترک به دلیل کیفیت بالاتر آلیاژ، قیمت بیشتری نسبت به نمونه های داخلی یا چینی دارند.

فرمول تقریبی محاسبه وزن شیشه سکوریت (جهت برآورد بار سازه ای):
